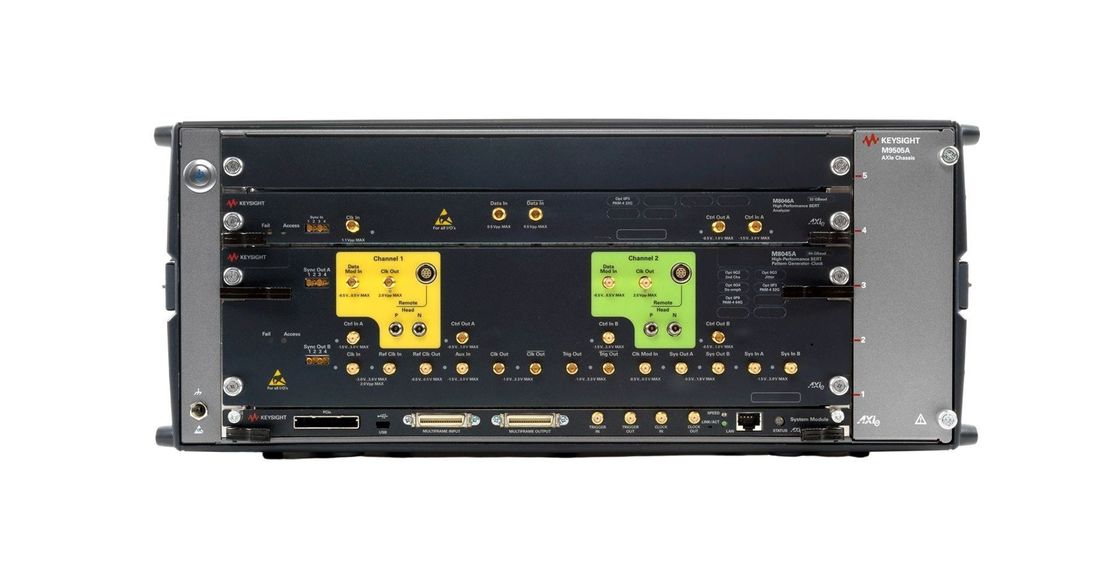

J-BERT M8020A высокопроизводительный BERT

Высокопроизводительный Keysight J-BERT M8020A позволяет быстро и точно характеризовать приемник однополосных и многополосных устройств, работающих до 16 или 32 Гбит/с.

Благодаря высочайшему уровню интеграции на сегодняшний день, M8020A упрощает настройку испытаний. Кроме того, автоматизированная калибровка на месте условий сигнала обеспечивает точные и повторяемые измерения.Через интерактивное обучениеJ-BERT M8020A ускорит понимание вашего дизайна.

Целевые приложения

M8020A предназначен для инженеров исследований и разработок и инженеров-испытателей, которые характеризуют и проверяют соответствие чипов, устройств, плат,и системы с последовательными портами В/В до 16 Гбит/с и 32 Гбит/с. M8020A может использоваться для тестирования популярных стандартов серийных шинок, таких как PCI Express, USB, MIPI M-PHYTM, SATA/SAS, DisplayPort, SD UHS-II, Fibre Channel, шины памяти, фоновые системы, ретрансляторы,активные оптические кабели, Thunderbolt, 10 GbE, 100 GbE (оптические и электрические), SFP +, передатчики CFP2/4 и CEI.

• скорость передачи данных до 8,5/ 16 Гбит/с для генератора шаблонов и детектора ошибок
• расширяемый до 32 Гбит/с с M8062A, 32 Гбит/с BERT фронт-эндом
• Интегрированная и калиброванная инъекция джитра: RJ, PJ1, PJ2, SJ, BUJ, синусоидная интерференция (общий режим и дифференциальный режим), SSC (треугольная и произвольная, остаточная)
• 8-накопительная дефанация (положительная и отрицательная) до 20 dB
• интегрированный и регулируемый ИСИ для эмуляции потерь
• интерактивная обучение ссылки для SAS-3, USB 3.0/3.1 и PCI Express с поддержкой 8 GT/s и 16 GT/s
• интерактивное обучение TxEQ для IEEE 10GBASE-KR, 25GBASE-KR и 100GBASE-KR4
• встроенное восстановление и выравнивание данных часов
• интеграция системы с программным обеспечением M8070A для серии M8000 BER
• бесшовная работа с BERT/областью действия и генераторами произвольной формы волны
