• 4-слотный мейнфрейм содержит до 600 Вт общей мощности и до 4 модулей.
• Точность вольтметра: до 0,025% + 50 мкВ, до 18 бит
• Точность ампермера: до 0,025% + 8 nA, до 18 бит
• Функция генератора произвольной волны: Пропускная способность до 100 кГц, выходная мощность до 500 Вт
• Функция охвата: Оцифровывает напряжение и ток до 200 кГц, 512 кПт, до 18 бит
• Функция регистратора данных: Интервал измерений от 20 мкс до 60 с, максимум 500 М показаний на данный диалог
• 4 ГБ хранилища нелетких данных для журналов данных, следов охвата, настроек приборов

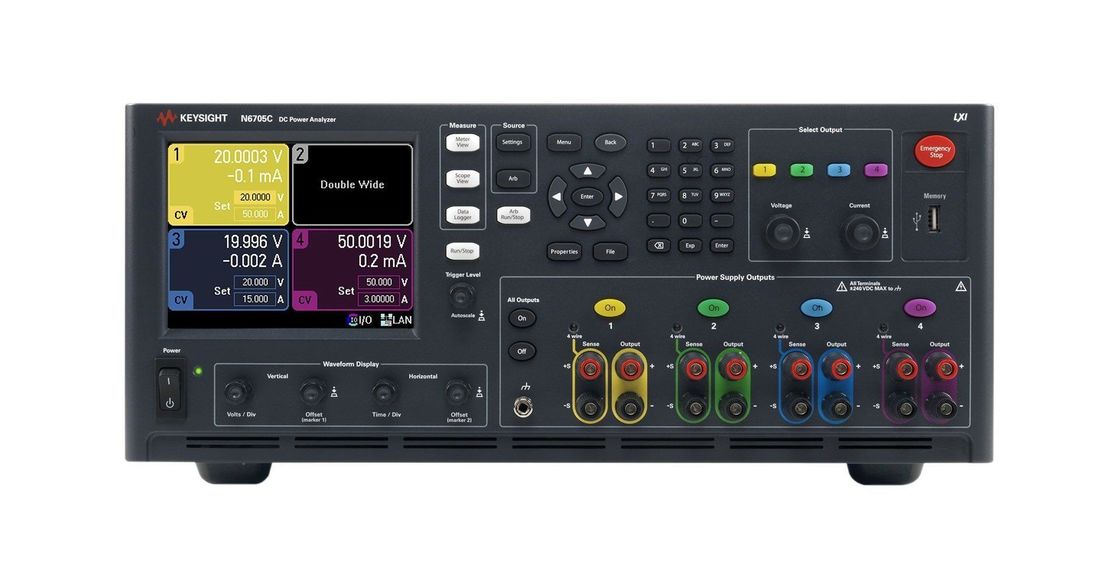

Базовая модель N6715C настраиваемый анализатор постоянного тока

Анализатор питания постоянного тока N6715C представляет собой систему по заказу, которая поставляется в виде полностью протестированного и собранного анализатора питания постоянного тока.Каждый N6715C состоит из одного центрального компьютера N6705C (описанного ниже) плюс от 1 до 4 модулей питания постоянного тока и общей выходной мощности модуля питания постоянного тока до 600 Вт.. Чтобы указать, какие модули вы хотите установить в N6715C, модули заказываются как варианты для N6715C.

N6705C экономит время

Анализатор питания постоянного тока N6705C обеспечивает непревзойденные повышения производительности для получения и измерения напряжения и тока постоянного тока в DUT путем интеграции до 4 передовых источников питания с DMM, Scope, Arb,и функции Data LoggerN6705C устраняет необходимость собирать несколько деталей оборудования и создавать сложные тестовые настройки, включая преобразователи (такие как токовые зонды и шунты), для измерения тока в DUT. The DC Power Analyzer also eliminates the need to develop and debug programs to control a collection of instruments and take useful measurements because all functions and measurements are available at the front panelДля еще большей функции управления и анализа, Анализатор мощности постоянного тока может использоваться с Продвинутое программное обеспечение для контроля и анализа мощности PathWave BenchVueКогда требуется автоматическая установка на скамейке, N6705C полностью программируется через GPIB, USB, LAN и соответствует требованиям LXI.

N6705C может быть адаптирован к вашим потребностям

N6705C предлагает гибкую конфигурацию для удовлетворения ваших потребностей в источниках питания и анализе.и до 600 Вт общей выходной мощности модуля питания постоянного токаМодули заказываются отдельно.

Основные источники для N6705C включают: 50 Вт, 100 Вт и 300 Вт; до 150 В, до 50 А.Высокопроизводительные источники для N6705C включают: 50 Вт, 100 Вт, 300 Вт и 500 Вт; до 60 В, до 50 А. К источникам точности для N6705C относятся: 50 Вт, 100 Вт, 300 Вт и 500 Вт; до 60 Вт, до 50 А. К источникам/объектам измерения для N6705C относятся:20 Вт; до 20 В, до 3 А. Каждый модуль включает встроенный вольтметр, амперметр, диапазон, генератор произвольной формы волны и функции регистратора данных.

Особенности:

• Простой в использовании инструмент исследований и разработок для получения и измерения постоянного напряжения и тока в DUT.
• Интегрирует возможности до 4 источников питания, DMM, Scope, Arb и Data Logger.
• Доступ ко всем возможностям без программирования; используйте элементы управления передней панели или программное обеспечение 14585A для управления и анализа.
• Интуитивно понятные физические элементы управления для общих функций.
• Большой цветный графический дисплей для простого просмотра сложных данных.
• Соединения и элементы управления с цветовым кодом на дисплее для быстрой и безошибочной настройки.
• Программируемый через стандартный GPIB, LAN и USB; LXI Compliant.
