Возможности измерения тока и напряжения

• Точные и точные диапазоны измерений 0,1 fA - 1A и 0,5 μV - 200 V
• Способность измерения на месте и с помощью просмотра
• Измерение импульса в точке и с помощью просмотра с шириной импульса не менее 500 μs
• ASU (atto-sense and switch unit) может использоваться с HRSMU для обеспечения разрешения измерения 0,1 fA и переключения маршрута SMU / AUX

Программное обеспечение EasyEXPERT group+

• Окружение характеристики доступно на компьютере пользователя
• Интуитивное использование GUI с использованием клавиатуры и мыши
• Многократные режимы измерений для быстрой установки и выполнения измерений (испытание приложения, классическое испытание и быстрое испытание)
• Графическое отображение, возможности автоматического анализа и генерация данных в Excel и изображения для анализа и отчетности

E5270B оборудование

• Конфигурируемые и обновляемые модули измерений до 8 слотов
• Высокое разрешение SMU (HRSMU), средняя мощность SMU (MPSMU) и высокая мощность SMU (HPSMU) доступны для выбора конфигурируемого SMU.
• Для всех установленных модулей доступны высокоразрешительные и высокоскоростные аналогово-цифровые преобразователи (ADC).
• Активное наземное устройство (GNDU) в основном компьютере для нагрузки 0 В и понижения тока до 4 А

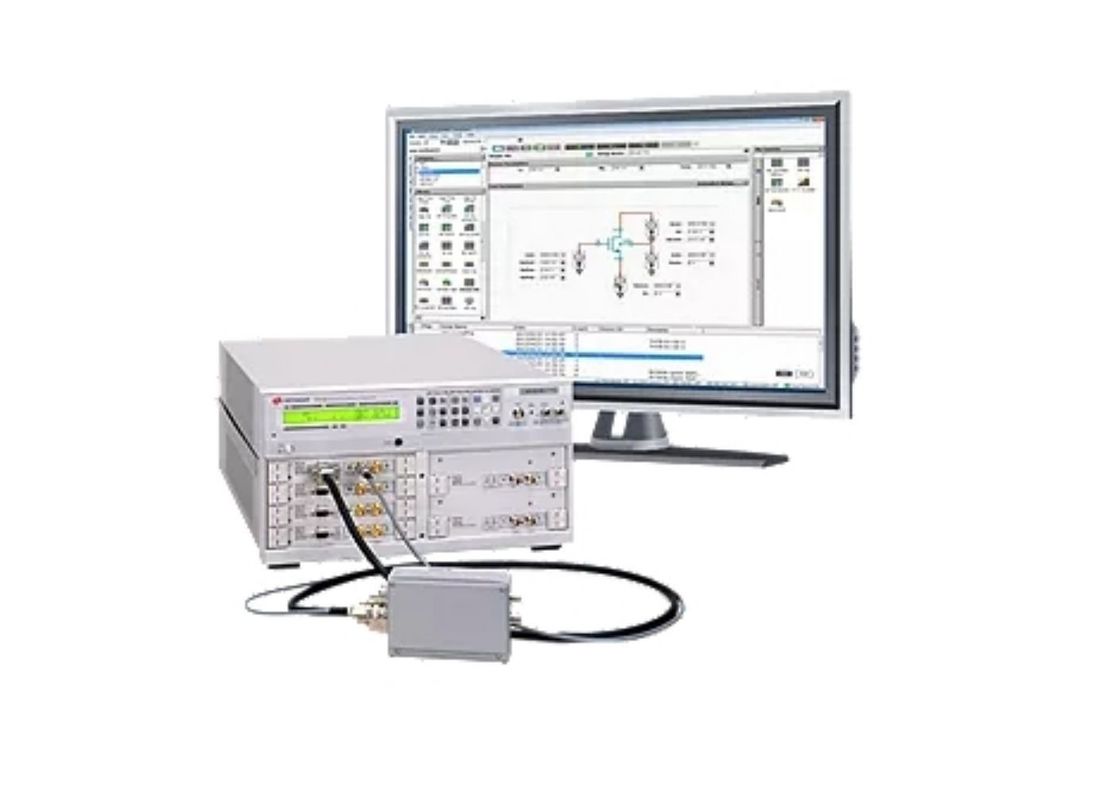

Keysight E5270B Precision IV Analyzer - это полное решение для характеристики тока и напряжения широкого спектра материалов и устройств.E5270B поддерживает несколько SMU (Source/Monitor Units) для получения напряжения/тока и измерения напряжения/тока с лучшей в классе производительностью измерения тока до 0.1 fA. Его модульная архитектура позволяет настраивать или обновлять модули SMU для восьми доступных слотов. The EasyEXPERT group+ GUI based characterization software is furnished and available on your PC to support all the tasks required in the characterization from the measurement setup to the data analysisМощная интеграция универсальных возможностей измерений SMU и программного обеспечения характеристики на основе графического интерфейса делает E5270B лучшим решением для характеристики и оценки устройств, материалов,полупроводники, активные/пассивные компоненты или практически любой другой тип электронного устройства с бескомпромиссной надежностью и эффективностью измерений.

Keysight EasyEXPERT group+ supports efficient and repeatable device characterization in the entire characterization process from measurement setup and execution to analysis and data management either by interactive manual operation or automation across a wafer in conjunction with a semiautomatic wafer prober. EasyEXPERT group+ makes it easy to perform current-voltage characterization immediately with the ready-to-use measurements (application tests) furnished and allows you the option of storing test condition and measurement data automatically after each measurement in a unique built-in database (workspace), что гарантирует, что ценная информация не теряется и что измерения могут быть повторены позже.Keysight E5270B обеспечивает полное решение для характеристики тока-напряжения с этими универсальными возможностями.

В дополнение к использованию в качестве анализатора, E5270B доступен в качестве системного компонента SMU для стойки и застрявшей системы испытаний.Он обеспечивает масштабируемость и самую высокую точность измерений в своем классе для измерения тока и напряженияЕго можно управлять дистанционно с помощью командного набора FLEX, поддерживающего мощные возможности измерений.
