Общие особенности

• Поддерживаются два типа матричных карт: матричные карты E5252A и мультиплексорные карты E5255A
• E5252А матричные карты поддерживают Кельвин или экономически эффективную не-Келвинскую коммутационную матрицу.
• E5255Карты мультиплексера поддерживают долгосрочное тестирование многоуровневой надежности
• Программное обеспечение Keysight EasyEXPERT может контролировать и автоматизировать настройки переключателей с помощью прикладных тестов

Возможности измерения

• 20 разрешение измерения фемтоампера через переключатель с использованием 4156C, B1500A или E5270B HRSMU
• Время установки преходящего тока (до < 450 fA) менее 3,5 секунд (10 В входной ступени) ((Дополнительная информация)
• Пропускная способность 10 МГц (- 3 дБ) с использованием карт E5252A (дополнительная информация)
• Изоляция канала 10 тераомм для низкоточных (триаксиальных) путей с использованием карт E5252A

Архитектура (использование матричных карт E5252A)

• 6 низкоточных (триаксиальных) и 4 общецелевых (коаксиальных) входа
• Модульная конструкция поддерживает триаксиальные конфигурации выхода x12, x24, x36 и x48
• Триаксиальные входы с 1 по 4 имеют специальные внутренние пути
• Триаксиальные входы 5 - 6 и 4 коаксиальных входа мультиплексированы (3:1) и разделяют 2 внутренних пути

Архитектура (использование мультиплексорных карт E5255A)

• 6 низкоточных (триаксиальных) входов; 3 постоянного тока (коаксиальных) входа на карту
• Модульная конструкция поддерживает x24, x48, x72, и x96 триаксиальных конфигураций выхода
• Может объединить до четырех E5250A-семейных компьютеров вместе для поддержки до 384 выходных каналов

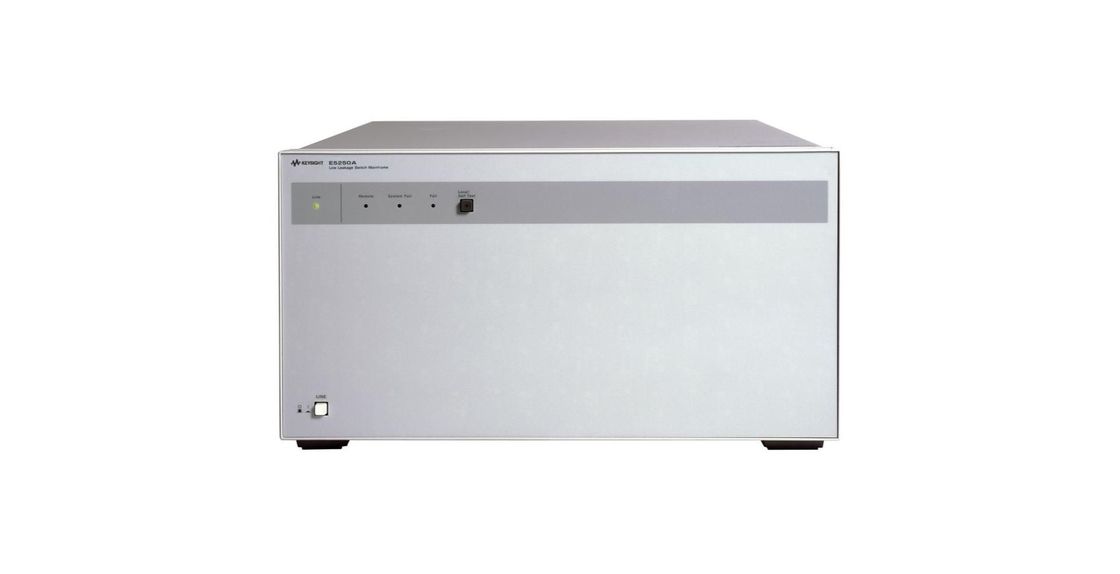

Главный компьютер с коммутатором с низкой утечкой Keysight E5250A расширяет одну из станций измерений, например, Keysight B1500A, 4155C или 4156C, до автоматизированной системы измерений.Подключаемые модули могут быть сконфигурированы либо как матрица с пересекающейся точкой для общих параметрических измерений, либо как мультиплексер для измерений долгосрочной надежности..

При конфигурации в виде мультиплексера 24 (8 x 3) каналов, E5250A идеально подходит для долгосрочных измерений надежности с его возможностью 384 каналов и расширенными функциями, которые обычно встречаются только на больших,более дорогостоящие устройства вводаЭто позволяет использовать недорогие источники питания для постоянного напряжения.

Большое количество каналов и недорогие источники напряжения позволяют эффективно тестировать сотни устройств параллельно, экономия средств и времени и достижение точных, последовательных результатов.

Особенности

10 x 12 матричных переключателей для общих параметрических измерений

• Последовательное измерение многих устройств на испытательной конструкции
• 10 входов и 48 выходов обеспечивают гибкость и точность
• Два входа с низким уровнем утечки и четыре стандартных входа для измерений I-V
• Два C-V пути с точной компенсацией емкости
• Два вспомогательных входа для импульсного, дифференциального напряжения и других измерений

Мультиплексор 24 (8 x 3) каналов для испытаний надежности

• 384-канальная возможность эффективного параллельного тестирования
• Недорогое питание для постоянного напряжения
• Защита от перенапряжений для получения точных результатов
• Кабели широкотемпературные для использования в камере
