Полная характеристика энергоустройства, чтобы гарантировать, что ваши схемы работают с первого раза

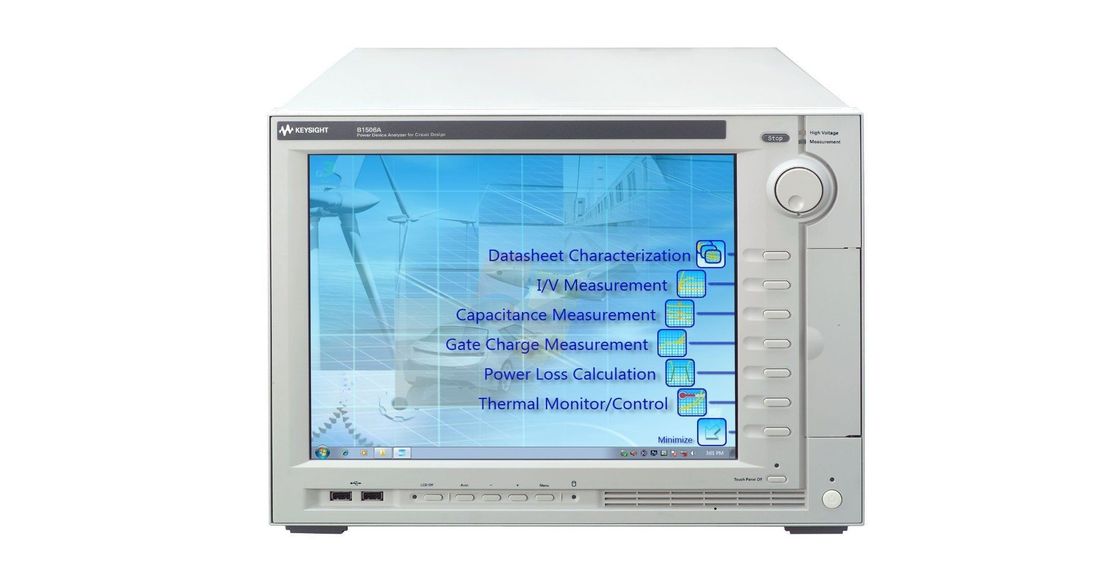

The Keysight B1506A Power Device Analyzer / Curve Tracer for Circuit Design is a complete solution that can help power electronic circuit designers maximize the value of their power electronics products by enabling them to select the correct power devices for their applicationsОн может оценивать все соответствующие параметры устройства в широком диапазоне рабочих условий, включая IV параметры, такие как разрывное напряжение и сопротивление включения,а также три терминальных емкости FETАнализатор силовых устройств B1506A для проектирования цепей отвечает и превосходит все возможности трассировщика кривых.

B1506A Общие черты

• Широкий диапазон работы до 3 кВ/1500 А
• Полностью автоматизированное быстрое тепловое испытание от -50 °C до +250 °C
• Автоматическое создание листов данных силовых устройств (полупроводников и компонентов)
• Функция автоматической записи для предотвращения потери данных

B1506A IV характеристики упаковки

• Полностью автоматизированное быстрое измерение IV (Ron, BV, Leakage, Vth, Vsat и т.д.) как для упаковочных устройств, так и для устройств на вафелях
• Узкие ширины импульсов IV (до 10 μs) для предотвращения самонагрева устройства для выявления фактической производительности устройства
• Вид осциллоскопа (вид временного домена) для мониторинга фактических волн напряжения / тока для точного измерения
• Масштабируемая конфигурация для добавления CV и Qg, для расширения диапазона тока с 20A до 500 A, 1500 A

B1506A характеристики полного пакета

• Все характеристики IV пакета
• Измерение входных, выходных и обратных емкостей транзистора (Ciss, Coss, Crss, Cies, Coes, Cres) и сопротивления ворот (Rg) при 3 кВ для пакетовых устройств
• Измерение кривой нагрузки на портах (Qg) для упаковочных устройств
• Расчет потери мощности (потери при проводе, при управлении и переключении)

B1506A обладает широким спектром возможностей, которые помогают ему идентифицировать нестандартные устройства в реальных условиях работы цепи, включая широкий диапазон напряжения и тока (3 кВ и 1500 А),широкий диапазон измерения температуры (-50°C - +250°C), способность к быстрому импульсу и разрешение измерения тока уровня Sub-nA.Его уникальный программный интерфейс предоставляет пользователю знакомый формат листов данных устройств, который позволяет легко характеризовать устройства без какого-либо формального обученияИнтегрированная схема переключения в испытательном устройстве поддерживает полностью автоматизированное испытание.с возможностью автоматического переключения между испытаниями высокого напряжения и высокого тока, а также между IV и CV измерениями.

Кроме того, уникальный адаптер разъема испытательного прибора в стиле подключения исключает подключение кабеля и другие человеческие ошибки.B1506A также поддерживает полную автоматизацию термической характеристикиПоскольку DUT находится в непосредственной близости от ресурсов измерения B1506A, он может быть установлен на высокой температуре.большие паразиты, вызванные расширениями кабелей, ведущими в температурную камеру, не существуют.

По этой причине без колебаний сверхвысокие токи до 1500 А могут быть точно оценены как при низких, так и при высоких температурах.Возможности B1506A революционизируют дизайн электроники мощности, помогая максимизировать стоимость конечного продукта и ускоряя циклы разработки продукта.

Цены на IV-пакеты (H20, H50, H70) сопоставимы с ценами на обычные кривые, а с B1506A вы получаете дополнительные расширенные функции.Вы также можете обновить любой из пакетов B1506A IV (H20, H50, H70) для увеличения диапазона тока или добавления возможности измерения CV/Qg (варианты H21, H51, H71).

B1506A IV пакет

• B1506A-H20 20 A / 3 kV IV измерение
• B1506A-H50 500 A / 3 kV IV измерение
• B1506A-H70 1500 A / 3 kV IV измерение

B1506A Полный пакет

• B1506A-H21 20 A / 3 kV IV, C-V и Gate заряд измерения
• B1506A-H51 500 A / 3 kV IV, C-V и Gate заряд измерения
• B1506A-H71 1500 A / 3 kV IV, C-V и Gate заряд измерения
