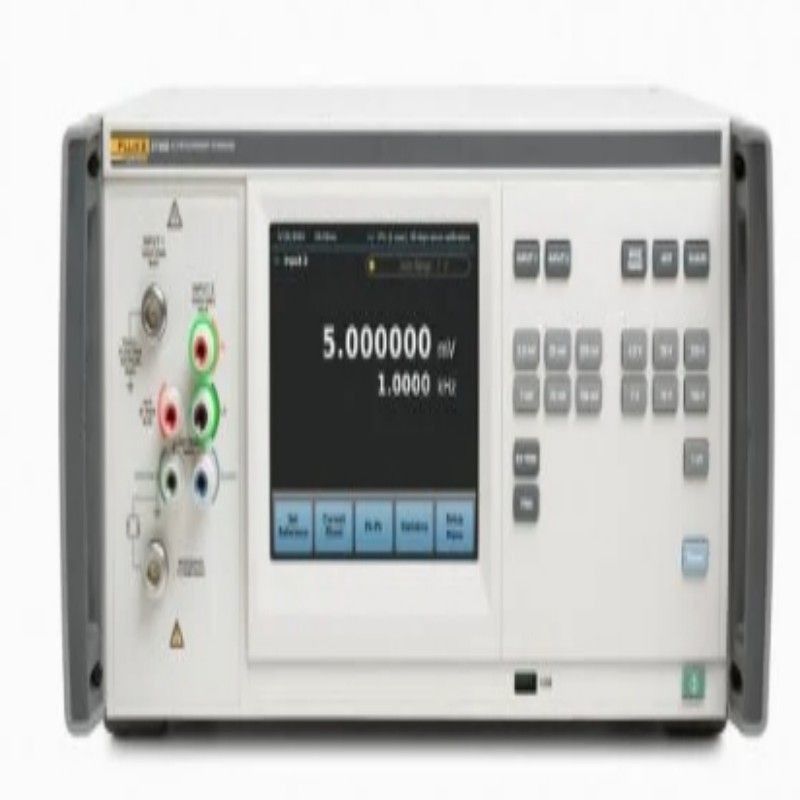

Fluke 5790b Стандарт измерения переменного тока Простой в использовании графический интерфейс и эргономичность

Обновленные функции обеспечивают улучшения внутри и снаружи

С момента своего выпуска в 1990 году 5790A приобрел непревзойденную репутацию самого точного стандарта измерения в отрасли.Технология 5790A и запатентованный датчик Fluke RMS сделали его стандартным для калибровочных лабораторий по всему миру5790B сохраняет инновационные технические характеристики своего предшественника и добавляет много новых возможностей и функций, которые расширяют рабочую нагрузку и надежность продукта.

Абсолютное и относительное измерение тока

Шантные резисторы серии Fluke A40B обеспечивают очень экономичный метод расширения функциональности 5790B для измерения абсолютного и относительного тока для калибровки источника тока.Новый пользовательский интерфейс 5790B позволяет вводить и сохранять текущие шунты в памятиДо 150 шунтов можно хранить вместе с серийными номерами шунтов, значениями постоянных калибровок (24 ac/dc, пять точек ошибки загрузки) и датами калибровки.5790B можно настроить для прямого измерения абсолютного или относительного тока в течение нескольких секунд, подключив шунт и просто выбрав подходящий шунт из основного меню.При использовании шунта тока 5790B отображает на дисплее измерения напряжения и тока вместе с информацией о шунте.Legacy Fluke A40 и A40A текущие шунты могут быть загружены и использованы для измерения относительного тока.

Расширенный диапазон широкополосного доступа (50 МГц)

Вход и функция широкополосного диапазона "/3" с диапазоном от 2,2 мВ до 7 В, 10 Гц до 30 МГц сохранены с модели 5790А. Новая опция широкополосного диапазона "/5" расширяет пропускную способность еще больше,от 10 до 50 ГцРасширенный диапазон широкополосного доступа расширяет рабочую нагрузку продукта для калибровки точных выходов мощности 50 МГц, обнаруженных на большинстве радиочастотных счетчиков мощности.

Улучшенные спецификации

Графический пользовательский интерфейс с режимом прямого чтения отображает спецификации для измерения общих несинусоидных форм волн плюс вычисления от пика до пика (при условии, что THD < 1 %).) Это позволяет получать мгновенную информацию, когда она необходима больше всего.В отличие от вакуумно-флуоресцентного дисплея 5790A, новый 6,5-дюймовый емкостный сенсорный экран позволяет видеть больше информации на экране, уменьшая необходимость переключения между меню.5790B теперь определяет абсолютные неопределенности измерения постоянного напряжения до ± 24 ppm (один год), 23 °C ± 5 °C), обеспечивающий большую уверенность в измерениях передачи.Функция ввода 50 Ом доступна в качестве опции для измерения выходов отсчета мощности МЧВ качестве опции используется "калибрированная точка" в конце кабеля высокоточного уровня/фазоустойчивого метрологического класса. Он рассчитывает измеренную мощность при нагрузке 50 ом.

Статистика и функции формы волны от пика к пику

Статистические данные, показывающие количество образцов, стандартное отклонение, среднее значение, минимум и максимум, рассчитываются на основе показаний.можно просматривать статистические данные, пока на экране все еще видно основное измерениеВы можете выбрать одну из четырех форм волны: синус, квадрат, треугольник и обрезанный.Некоторые из этих форм волн трудно и требует времени для расчета5790B выполняет все вычисления для вас на основе измерения, значительно сокращая время и возможные ошибки.

Простой в использовании графический интерфейс и эргономические функции

Графический пользовательский интерфейс имеет легко читаемые меню, а также доступ к общим функциям с помощью одного касания пальца.Быстро выберите диапазон и вход с помощью жестких клавиш на передней панелиНа передней панели расположен ярко-красный индикатор состояния ОПАСНОГО ВОЛТАЖА, который сообщает вам сразу, когда опасное напряжение присутствует на терминалах.Как новый 5730A мультипродуктовый калибратор, на передней панели есть терминалы Visual Connection ManagementTM, которые освещаются, чтобы показать, какие терминалы активны, направляя вас к правильному подключению.

Точность, на которую вы можете положиться

5790B основан на запатентованном датчике Fluke Solid-State Thermal RMS, который был доказан с 1979 года в различных продуктах Fluke, таких как 792A AC / DC Transfer Standard.Сенсор Fluke RMS - это настоящий теплопреобразователь., а не электронный преобразователь, который рассчитывает значение RMS. Поскольку его выходное напряжение составляет 2 В, а не 7 мВ до 10 мВ традиционных термопаров,датчик RMS демонстрирует отличные характеристики от сигнала к шуму и минимальные ошибки обратного движенияПри более высоком выходном напряжении можно делать более точные измерения, а из-за его небольшого размера датчик RMS быстро стабилизируется и работает в широком диапазоне температур.5790B также имеет герметически герметизированные тонкопленочные сети резисторов для минимизации ошибок измерения и повышения температурного коэффициентаДатчик RMS и тонкопленочные резисторы были разработаны Fluke, чтобы быть надежными и надежными.Каждый из них построен по строгим стандартам Fluke Microelectronics Group для поддержания качества и согласованности части после части..

Многогранность, которая помогает быть продуктивным

Разнообразие входов и типов соединений позволяет использовать тот, который лучше всего подходит для вашего приложения.два разъема типа N и набор пятисторонних связующих столбовОдин тип N и один набор связующих столбов предназначены для режимов измерения и передачи переменного тока.позволяет выполнять автоматические измерения передачи AC/DC5790B автоматически определяет, является ли напряжение переменным или постоянным.

Второе входное соединение типа N поддерживает опциональный широкополосный режим.Светодиод указывает, какие терминалы активны.

Независимо от того, используете ли вы 5790B в качестве вольтметра или стандарта передачи, входное напряжение и частота всегда указываются на дисплее измерения.разница ac/dc или ac/ac всегда указывается на дисплее управления в ppm, %, вольт или соотношение.

5790B - это полностью автоматический инструмент, который выбирает лучший диапазон напряжения для измерения.Устойчивая защита входа 1200 В активна на всех диапазонах напряжения.

Используя пусковые клавиши, 5790B может переключаться с непрерывных на единичные измерения входного напряжения, что облегчает отбор пробных показаний в заранее определенные интервалы.

При использовании 5790B в режиме передачи, эталонное напряжение хранится, и все измерения AC/DC или AC/AC различий производятся относительно него.Вы также можете сохранить среднее значение двух напряжений в качестве ссылки для устранения ошибок обратного тока, например.

Интуитивно понятный дизайн передней панели 5790B делает ручную работу быстрой и простой.И сообщения и меню четко отображаются на ярком экране 5790B, с сенсорным экраном.

Интерфейсы USB, GPIB/IEEE-488, Ethernet и RS-232 включены, и все функции приборов могут управляться с помощью ПК.5790B может быть интегрирован в автоматизированные системы, работающие с программным обеспечением калибровки MET/CAL®.
