Заявления

• Транспортируемые приложения (могут также устанавливаться на стойке)

Функциональность

• 2 слота для модулей приборов AXIe
• Встроенный модуль системы AXIe
• Высокая мощность, 200 Вт охлаждения на слот

Характеристики производительности

• Гигабитное подключение LAN к каждому слоту модуля
• Интерфейс 2 поколения PCIe x8 с системным контроллером обеспечивает скорость передачи данных до 4 ГБ/с от внешнего контроллера
• Ссылки PCIe x4 поколения 2 на каждый слот модуля (максимальная скорость передачи данных 2 ГБ/с)

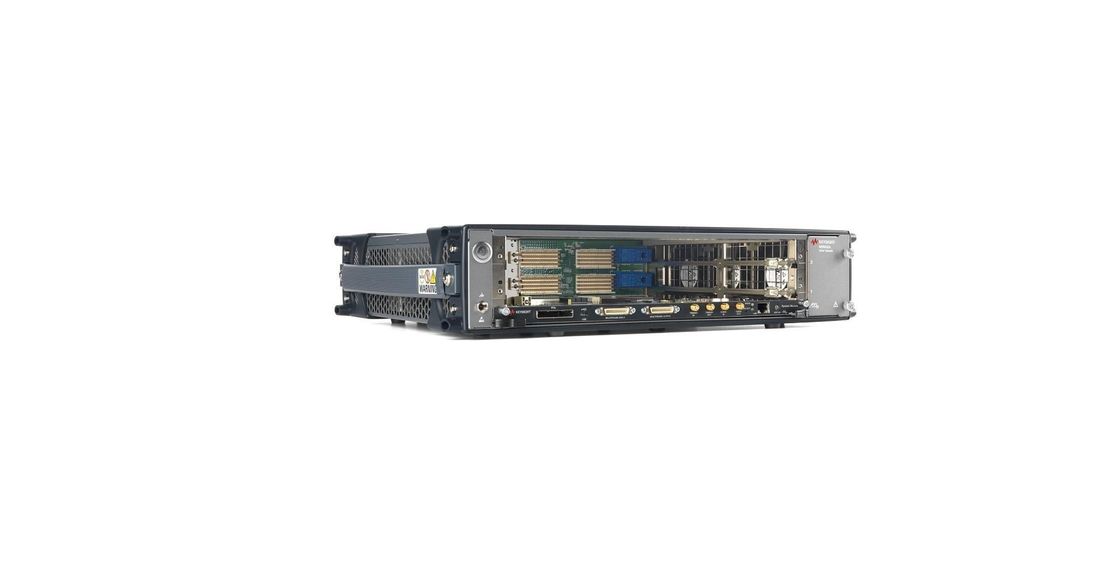

Шасси M9502A AXIe полностью совместимо со спецификацией AXIe 1.0. Он включает в себя встроенный системный модуль (ESM), который не занимает слот прибора.Этот системный модуль выполняет функции управления шасси, содержащиеся в спецификации AXIeКроме того, он предоставляет интерфейсы PCI и LAN для подключения к внешнему компьютеру, внешние часы и триггерные разъемы, и разъемы синхронизации между шасси, исключительно для Keysight.Местная шина, реализованная в M9502A, обеспечивает максимальные 62 пары, разрешенные спецификацией AXIe. Объедините M9502A с M9048A PCIe Desktop Adaptor для достижения максимальной пропускной способности системы.

M9502A идеально подходит для портативных приложений, требующих более высокой производительности AXIe.Он также может быть установлен в стойке и слоты модулей инструмента расположены горизонтально, чтобы минимизировать пространство стойкиЭто расположение в сочетании с высокопроизводительной системой охлаждения позволяет шасси быть выставлен в только 2U пространства.M9502A также предназначен для простого обслуживания, поскольку как питание, так и подшипник вентилятора могут быть удалены, пока шасси остается в стойке..
