Заявления

• Аэрокосмическая промышленность и оборона
• Коммуникации
• Испытание электроники
• Физика высоких энергий

Функциональность

• 5 слотов для модулей приборов AXIe
• Встроенный модуль системы AXIe
• Высокая мощность, до 300 Вт охлаждение на слот
• Факультативная синхронизация с GPS и отметка времени
• Факультативный интегрированный задний контроллер для цифровизаторов (M9506A-BC1), обеспечивающий безопасную функциональность SCPI через LAN

Характеристики производительности

• Конфигурируемый двухпортовый интерфейс Gen 3 PCIe для подключения шасси к внешнему контроллеру и/или взаимосвязи нескольких шасси (до 16 ГБ/с скорости передачи данных в зависимости от конфигурации)
• Ссылки PCIe x16 поколения 3 на каждый слот модуля (максимальная скорость передачи данных 16 ГБ/с)
• Молния.^ТМ 3 интерфейс обеспечивает альтернативное соединение с ноутбуком или настольным компьютером, оборудованным Thunderbolt

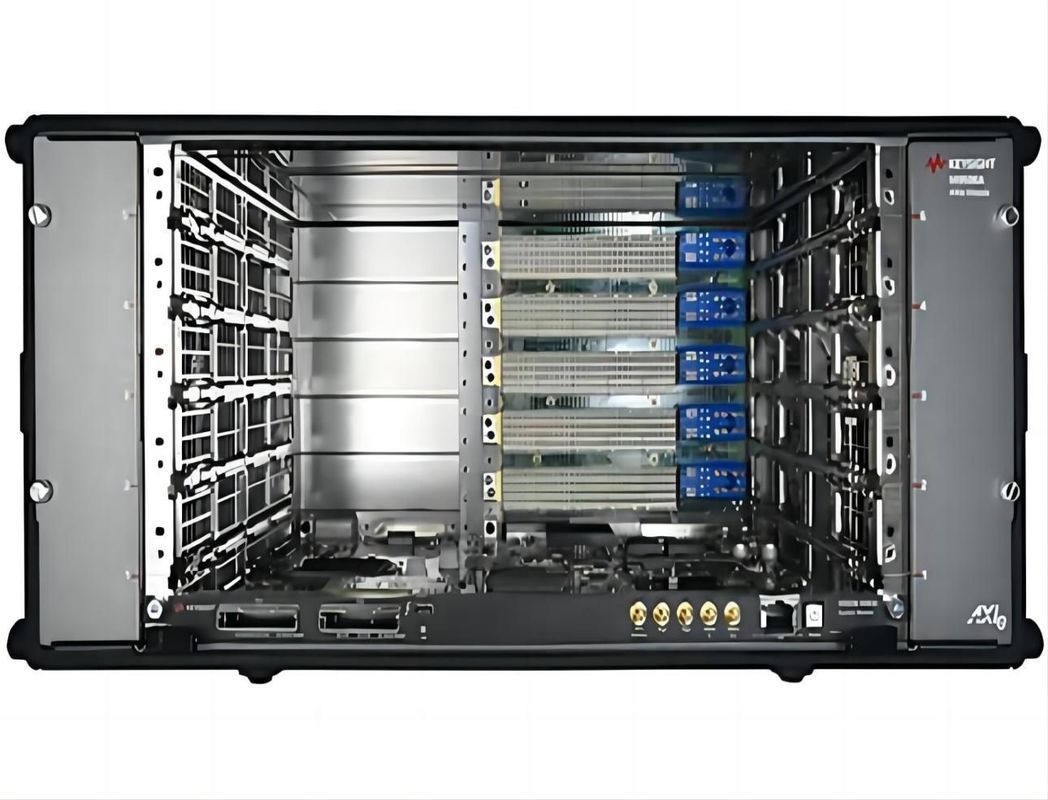

Keysight M9506A является высокопроизводительным AXIe шасси и является лучшим выбором для требовательных, модульных приложений.Он предоставляет 5 слотов для модулей приборов AXIe, до 300 Вт на слот, и включает в себя встроенный модуль системы, который не занимает слот прибора.Модуль встроенной системы (ESM) обеспечивает интерфейсы PCIe® Gen 3 x8/x16 для подключения шасси к внешнему контроллеру или расширения системы с использованием нескольких шассиДля минимизации пространства на стойке расположены горизонтальные слоты приборных модулей.

Опции M9506A-BC1 добавляют закрытый, инструментальный, Linux-контроллер на задней части шасси M9506A. Он был разработан для повышения безопасности для приложений с высоким количеством каналов,объединение удобства использования традиционной скамейки с преимуществами модульной платформыПростое подключение LAN позволяет легко управлять многими каналами на небольшом пространстве.

Опция M9506A-GPS добавляет возможность синхронизации GPS вместе с внешним портом антенны на передней панели.Он обеспечивает точный выход 1 PPS и 10/100 МГц ссылка может быть заблокирована на этот час. Сигнал PPS может быть распространен для запуска ввода/вывода, а события запуска могут быть отмечены временем. Также предоставляется другая информация GPS, включая широту, долготу и высоту.
