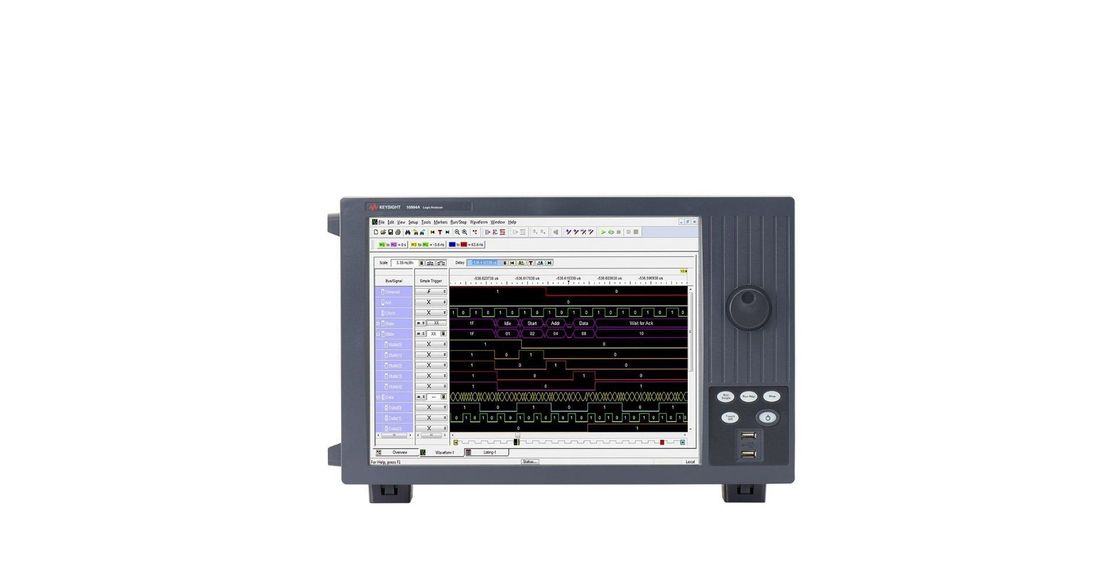

Конфигурация логического анализатора

• 102 канала, состояние 350 МГц, масштабирование 12,5 ГГц, масштабирование 2,5 ГГц, стандарт глубины 2 Мб
• 15-дюймовый (38,1 см) цветный дисплей с сенсорным экраном для просмотра и быстрой навигации большого количества сигналов и автобусов
• встроенный съемный SSD-накопитель, порты USB 3.0 и LAN для быстрой передачи данных и хранения большого количества данных
• 1.4 ГГц триггерный секвенсор для обеспечения захвата событий на высоких скоростях.

Анализ времени (асинхронный отбор проб)

• до 2,5 GHz/5,0 GHz (полный/половина канала) для захвата активности сигнала при высоком разрешении
• до 128 Mb/256 Mb (полный/полуканал) глубокой памяти для выявления основной причины проблемы и симптома, широко разделенных во времени
• 12.5 ГГц (80 пс) временной зум с 256K глубиной памяти для анализа триггерного события с высоким разрешением

Анализ состояния (синхронный отбор проб)

• скорость передачи данных до 1,4 Гбит/с, скорость передачи данных до 700 МГц для высокоскоростного захвата данных
• автоматическая установка порога/позиции образца для точных измерений на скоростных автобусах
• одновременные диаграммы зрения на всех каналах для быстрой идентификации проблемных сигналов

Конфигурационные соображения (зонды и дополнительное программное обеспечение заказываются отдельно)

• Выбирать из широкого спектра одноконечных и дифференциальных зондов общего назначения и специального применения.
• Добавьте программное обеспечение для отладки, анализа и оптимизации работы вашей системы.
• Покупайте скорость и глубину памяти, которые вам нужны сегодня, и обновляйте по мере развития ваших потребностей.
• Включает клавиатуру, мышь, сумку с аксессуарами и кабель питания.
