Опции до 4 Гбит/с режима состояния и 10 ГГц режима времени

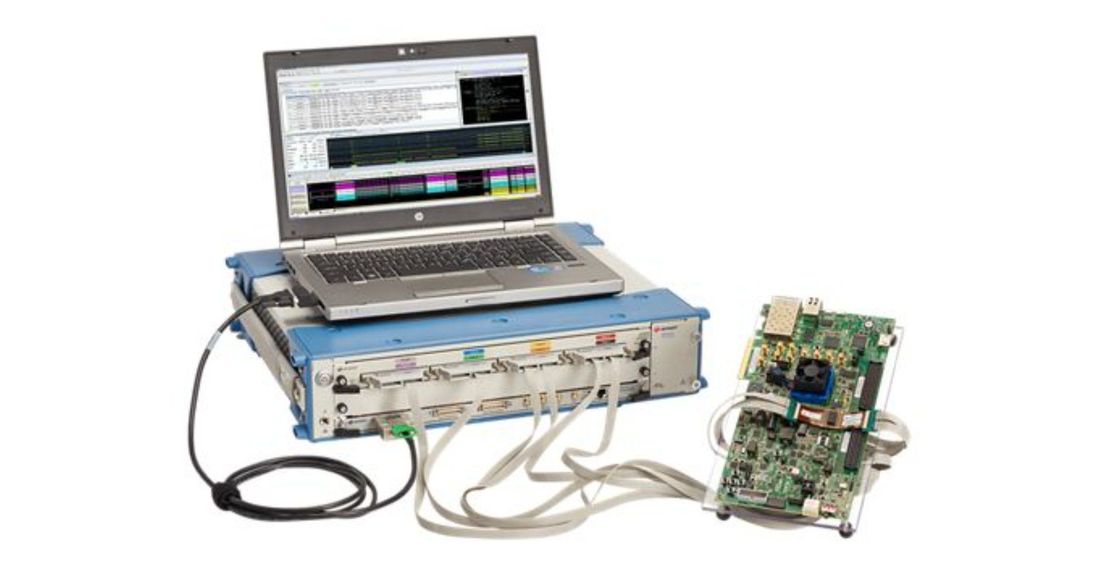

The Keysight U4164A logic analyzer system combines reliable data capture with powerful analysis and validation tools to enable you to quickly and confidently validate and debug high-speed digital designs operating at speeds up to 4 Gb/sМодуль логического анализатора U4164A обеспечивает следующие уникальные возможности, которые позволяют выполнять измерения и достигать уровня понимания, недоступного с другими логическими анализаторами.

Модуль логического анализатора U4164A имеет два режима работы: режим состояния четырех образцов и режим четвертиканала 10 ГГц.Квадратный режим пробного состояния достигает четырех различных позиций проб при двух независимо регулируемых порогах от одной точки зондирования на каждом входе.

Режим состояния четырех образцов означает, что требуется меньше места для просмотра сигналов с высокой скоростью передачи данных, таких как DDR4, DDR5, LPDDR4,и LPDDR5, которые требуют различных позиций выборки для чтения и записи данных и отдельных выборки поднимающегося края / опускающегося края для скоростей передачи данных более 2.5 Гбит/с. Режим времени четверть канала (10 ГГц) обеспечивает до 1,6 Гбит образцов на вход.Модуль логического анализатора U4164A включает в себя множество новых функций, которые помогают инженерам высокоскоростной цифровой и DDR / LPDDR памяти ускорять включение и отладку своих систем.. U4164A имеет управление отклонением режима синхронизации, двойные пороги в режиме двойного состояния образца, контроль гистереза часов для регулирования чувствительности режима состояния к шуму,и самый глубокий в отрасли вариант глубины памяти (400 Мб полный канал), 800 Мб в полуканале и 1,6 Гб в четвертиканале).

Чтобы улучшить понимание отслеживаний U4164A, the B4661A Memory Analysis software offers tools to accelerate setup and configurations for DDR / 2 / 3 / 4 / 5 and LPDDR / 1/ 2 / 3 / 4 / 5 measurements and a variety of licensed options for DDR / 2 / 3 / 4 / 5, LPDDR / 1 / 2 / 3 / 4 / 5 и ONFi (Open NAND Flash interface) анализ памяти и подтверждение соучастников.
