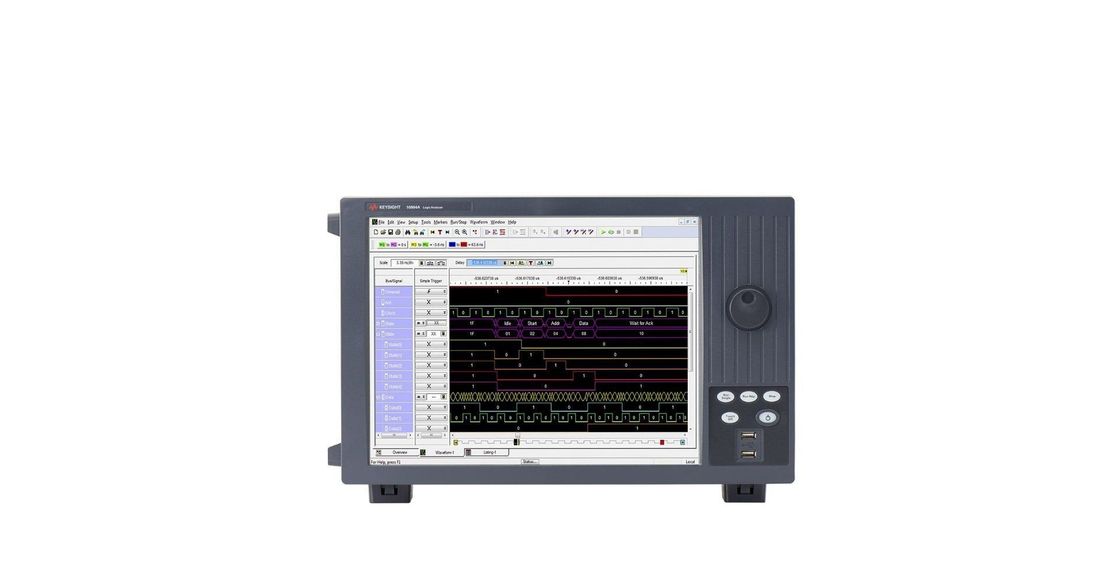

Конфигурация логического анализатора

• 68 каналов, состояние 350 МГц, 12,5 ГГц временный зум, 2,5 ГГц временный зум, стандарт глубины 2 Мб
• 15-дюймовый (38,1 см) цветный дисплей с сенсорным экраном для просмотра и быстрой навигации большого количества сигналов и автобусов
• встроенный съемный SSD-накопитель, порты USB 3.0 и LAN для быстрой передачи данных и хранения большого количества данных
• 1.4 ГГц триггерный секвенсор для обеспечения захвата событий на высоких скоростях.

Анализ времени (асинхронный отбор проб)

• до 2,5 ГГц/5,0 ГГц/10 ГГц (полный/половина/четверть канала) для захвата активности сигнала при высоком разрешении
• глубокая память до 128 Mb/256 Mb/512 Mb (полный/половина/четверть канала) для выявления причины проблемы и симптома, широко разделенных во времени
• 12.5 ГГц (80 пс) временной зум с 256K глубиной памяти для анализа триггерного события с высоким разрешением

Анализ состояния (синхронный отбор проб)

• скорость передачи данных до 1,4 Гбит/с, скорость передачи данных до 700 МГц для высокоскоростного захвата данных
• автоматическая установка порога/позиции образца для точных измерений на скоростных автобусах
• одновременные диаграммы зрения на всех каналах для быстрой идентификации проблемных сигналов

Конфигурационные соображения (зонды и дополнительное программное обеспечение заказываются отдельно)

• выбирать из широкого спектра одноконечных и дифференциальных зондов общего назначения и специальных для применения
• Добавить программное обеспечение для отладки, анализа и оптимизации работы системы
• включает в себя клавиатуру, мышь, сумку аксессуаров, кабель питания и 3-летнюю гарантию
