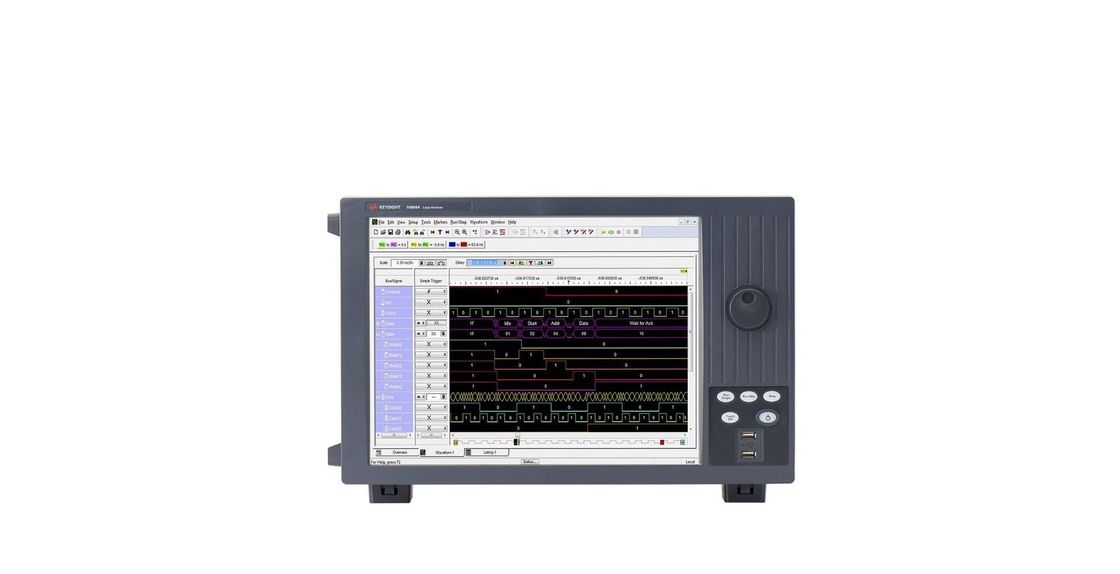

Конфигурация логического анализатора

• 136 каналов, состояние 350 МГц, 12,5 ГГц временный зум, 2,5 ГГц временный зум, стандарт глубины 2 Мб
• 15-дюймовый (38,1 см) цветный дисплей с сенсорным экраном для просмотра и быстрой навигации большого количества сигналов и автобусов
• встроенный съемный SSD-накопитель, порты USB 3.0 и LAN для быстрой передачи данных и хранения большого количества данных
• 1.4 ГГц триггерный секвенсор для обеспечения захвата событий на высоких скоростях.

Анализ времени (асинхронный отбор проб)

• до 2,5 ГГц / 5,0 ГГц / 10 ГГц (полный / полуканал / четверть канала) для захвата активности сигнала при высоком разрешении
• до 128 Мб / 256 Мб / 512 Мб (полный / полуканал / четвертьканал) глубокой памяти для выявления причины проблемы и симптома, широко разделенных во времени
• 12.5 ГГц (80 пс) временной зум с 256K глубиной памяти для анализа триггерного события с высоким разрешением

Анализ состояния (синхронный отбор проб)

• скорость передачи данных до 1,4 Гбит/с, скорость передачи данных до 700 МГц для высокоскоростного захвата данных
• автоматическая установка порога / позиции образца для точных измерений на скоростных автобусах
• одновременные диаграммы зрения на всех каналах для быстрой идентификации проблемных сигналов

Конфигурационные соображения (зонды и дополнительное программное обеспечение заказываются отдельно)

• Выбирать из широкого спектра одноконечных и дифференциальных зондов общего назначения и специальных для применения.
• Добавьте программное обеспечение для отладки, анализа и оптимизации работы вашей системы.
• Покупайте скорость и глубину памяти, которые вам нужны сегодня, и обновляйте по мере развития ваших потребностей.
• Включает клавиатуру, мышь, сумку с аксессуарами, кабель питания.
